Der linke Bereich zeigt die bisher angelegten Datenstrukturen an. Durch Klick auf einen Eintrag gelangt man direkt zu dem entsprechenden Editor mit vorausgewähltem Objekt.
Die Buttons haben folgende Bedeutung:
Exportieren der Struktur in eine Textdatei.
Kompletten Strukturbaum kollabieren.
Strukturbaum aktualisieren.
Im mittleren Bereich befinden sich die Editoren für die Strukturrelevanten Daten.
Die einzelnen Editoren können mit Klick auf den Titel ausgewählt werden.
Im rechten Bereich wird die Produktstruktur, die Verschachtelung der Baugruppen, dargestellt. Befindet Sie ´sich im Baugruppeneditor, wird mit Doppelklick auf die Baugruppe diese im Editor ausgewählt.
Diese Darstellung entspricht dem Gerüst welches bei der Eingabe der Daten angezeigt wird.

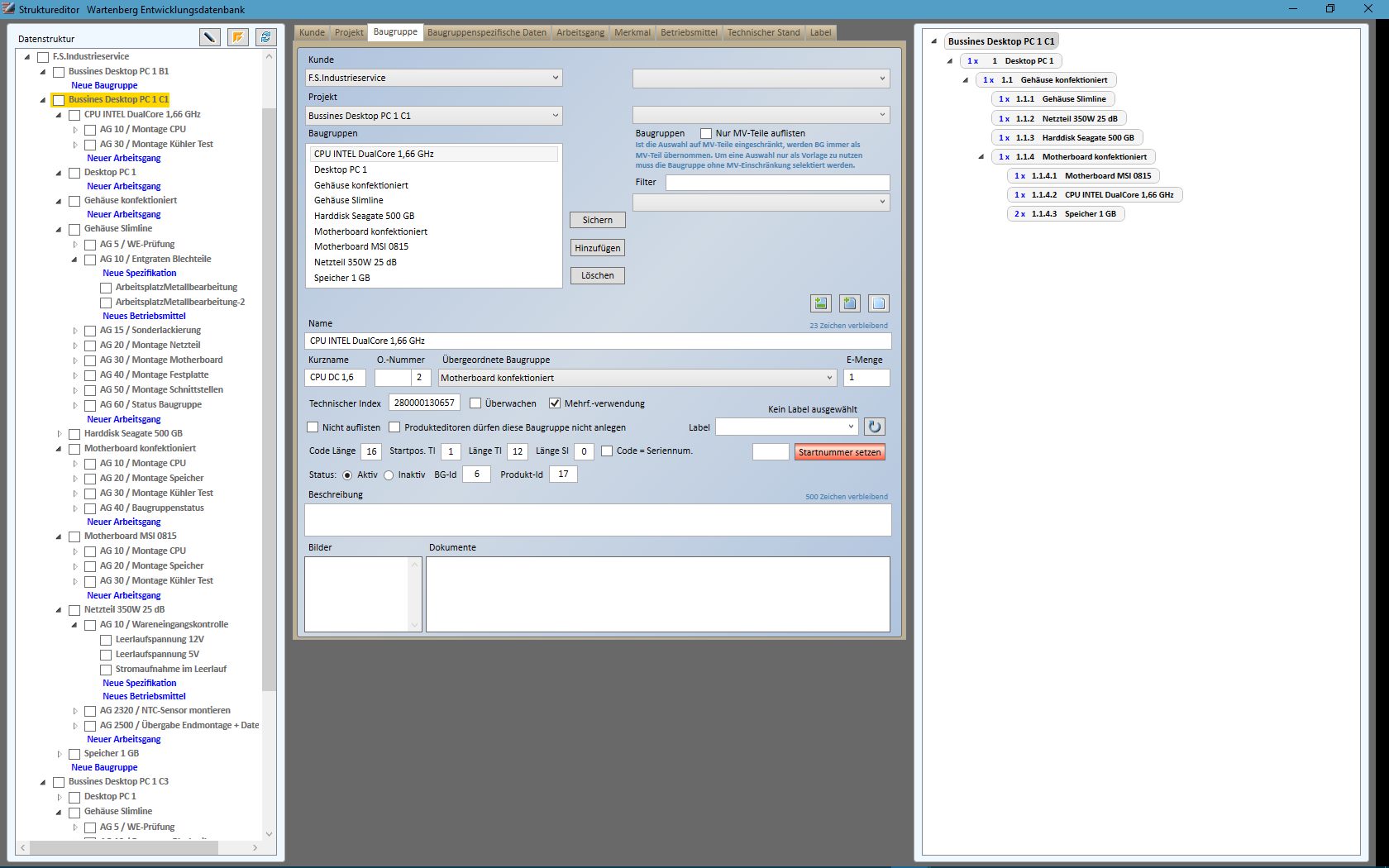

Der Struktureditor (Klick auf das Bild vergrößert es)
